§4. Двухфазное короткое замыкание

E-mail Печать PDF
(6 голоса, среднее 3.17 из 5)

Граничные условия:

I(2)KA=0; I(2)KB=-I(2)KC; U(2)KB=U(2)KC.

Так как сумма фазных токов равна нулю, то система является уравновешенной.

IKA+IKB+IKC=0 => I(2)K0=0

Из уравнений (12) и граничных условий:

I(2)A=IA1+IA2=0,  то есть

IA1=-IA2 (19)

Из граничных условий U(2)KB=U(2)KC и уравнений (13):

(20)

Из уравнений (11) и учитывая соотношение токов (19), (20) и напряжений получаем:

Токи в поврежденных фазах: из (12), учитывая (19)

Коэффициент взаимосвязи токов:

Абсолютное значение полного тока двухфазного короткого замыкания:

Мы записали выше, что

(21)

При определении U(2)A0 следует учитывать, что в системах с заземленной нейтралью X0рвз имеет конечное значение, поэтому при I(2)A0=0 и на основании уравнений (11) напряжение U(2)A0 равно нулю, а в системах с изолированной нейтралью X0рвз=∞, следовательно, U(2)A0=-∞ и это напряжение из уравнений напряжений (11) исключается.

Фазные напряжения в месте короткого замыкания по уравнениям (13) с учетом граничных условий (UB=UC)  и уравнения (21):

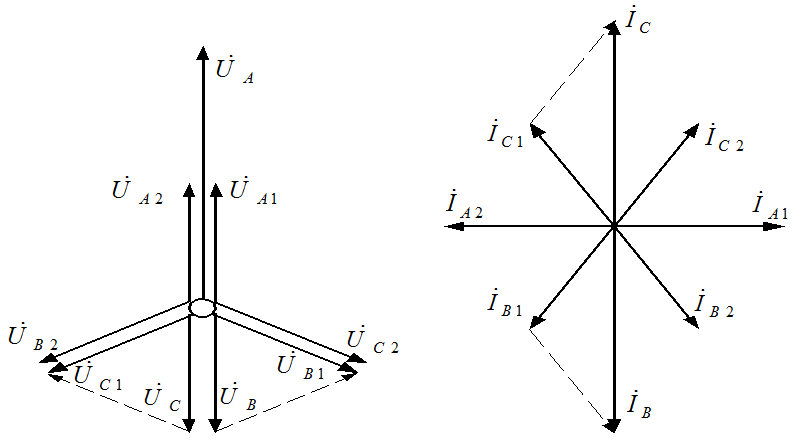

Векторные диаграммы:


Обновлено 06.06.2013 21:37
