§7. Комплексные схемы замещения

E-mail Печать PDF
(1 голос, среднее 5.00 из 5)

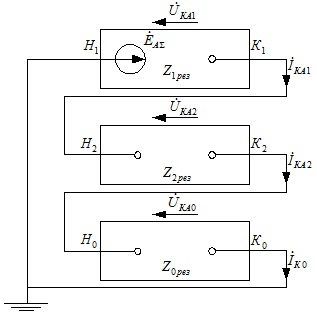

Полученные соотношения между симметричными составляющими токов и напряжений в месте короткого замыкания позволяют для каждого вида несимметричного короткого замыкания соединить вместе схемы отдельных последовательностей и образовать тем самым комплексную схему замещения для соответствующего вида короткого замыкания.

Такая схема замещения хорошо иллюстрирует правило эквивалентности прямой последовательности.

Для фазы А:

- трехфазное короткое замыкание:



- однофазное короткое замыкание:



- двухфазное короткое замыкание:



- двухфазное короткое замыкание на землю:

Комплексные схемы замещения особенно удобны при использовании расчетных моделей и установок, так как при этом можно измерить токи и напряжения отдельных последовательностей в любой точке рассматриваемой схемы.
