Подключение трехфазного электродвигателя к трехфазной сети

Оцените материал
(0 голосов)

Думаю, абсолютно понятно, что если выбирать между однофазным на 220 вольт и трехфазным электродвигателями более эффективный, выбор падет на второй. Для проведения питающего кабеля на 3 фазы установка электрического двигателя на 380 В будет экономнее и надежнее. Нет необходимости в добавлении каких-то устройств для пуска в соединение, так как в данных условиях магнитное поле возникает в обмотках статора, как только двигатель запускается. Конструкция трехфазного электродвигателя представляет собой три обмотки, создающие магнитное поле, которое вращает ротор мотора. Получается, что электрическая энергия переходит в механическую


Схемы подключения.

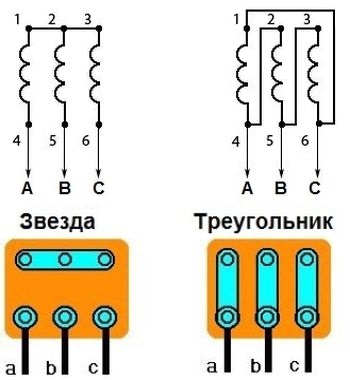

Преимущественно используют две схемы подключения - звезда и треугольник. Подключение звездой используется для подключения российских электродвигателей, а подключение треугольником применяется, в основном, для подключения импортного оборудования из Европы, завезённое на территорию России, к местной сети 380В. Данное оборудование оснащено европейскими электрическими двигателями, работающими под напряжением 400/690 вольт. Кроме того, подключение треугольником используют для подключения отечественного оборудования, чтобы получить из мотора максимальную мощность, которая требуется для определенных видов технологического оборудования.





При подключении звездой мощность электродвигателя будет ниже номинальной практически на 30%, а в случае соединения треугольником подключённый мотор не теряет мощность. Преимущество схемы звезды в том, что при таких условиях агрегат запускается более плавно. В схеме треугольника при пуске сильно увеличивается токовая нагрузка, что неблагоприятно сказывается на обмотке. Из-за внушительной силы тока в медном проводе повышается энергия теплоты, которая влияет на изоляцию провода. Чаще всего, результате происходит пробивка изоляции и прекращение функционирования электродвигателя.

Помимо этих схем используются и другие, но более редкие и сложные. Одна из них - звезда-треугольник. Такое соединение сочетает в себе элементы как подключения звездой, так и треугольником. При пуске электродвигателя используется схема звезда, а значит происходит плавный запуск, а для основной работы выжимается максимально возможная мощность агрегата, то есть используется треугольник. Стоит учесть, что при этом обязательно в соединение обмоток устанавливаются три магнитных пускателя. Первый соединяется с питающей сетью с одного конца, а с противоположного конца подключаются концы обмоток. Разные концы обмоток присоединяются ко второму пускателю с помощью подключения треугольником и к третьему с помощью звезды.





Подключение электрического двигателя осуществляется не только через автомат, но и через магнитный пускатель. Схема подключения трехфазного двигателя через магнитный пускатель практически идентична подключению через автомат. Отличие лишь в том, что у неё имеется блоки включения с кнопкой «Пуск» и выключения с кнопкой «Стоп».



Одна из фаз подключения к электродвигателю производится через кнопку «Пуск» (она хорошо замкнута). То есть, при ее нажатии смыкаются контакты, и ток начинает попадать в электродвигатель. Но помните, что если отпустить Пуск, то контакты разомкнуться, и ток поступать не будет по назначению. Поэтому в магнитном пускателе есть еще один дополнительный контактный разъем, который называется контактом самоподхвата. По сути, это блокировочный элемент. Он требуется для того чтобы при не нажатой кнопке «Пуск» цепь подачи электроэнергии на электродвигатель не прерывалась. То есть, разорвать ее можно было бы только кнопкой «Стоп».



Производители сегодня предлагают трехфазные электрические двигатели, у которых в коробке подключения присутствуют три или шесть выводов концов обмоток. Если концов три, то это значит, что на внутри мотора уже есть готовая схема подключения звезда. Если концов шесть, то трехфазный двигатель можно подключать к трехфазной сети и звездой, и треугольником. При эксплуатации схемы звезда требуется три конца начала обмоток объединить в одной скрутке. Три остальных (противоположных) подключить к фазам питающей трехфазной сети 380 вольт. При использовании схемы треугольник нужно все концы соединить между собой в нужной последовательности. Фазы подключаются к трем точкам соединения концов обмоток между собой. При необходимости используйте пускатель ПМА.

Обратите внимание на следующие моменты

• Между вторым и третьим пускателем устанавливается блокировка, поэтому при включении какого-то из них размыкаются контакты у второго. Это делается во избежание короткого замыкания между фазами, которое приводит к поломке электродвигателя. Временное реле запускает разом и первый, и третий пускатель. Для запуска используется соединение звездой, поэтому происходит плавный пуск электродвигателя. Определяется промежуток времени, за время которого мотор перейдет в обычный режим работы. По истечение этого временного промежутка пускатель номер три отключается, и включается второй элемент. Таким образом, он переводит схему со звезды на треугольник

• Кнопка «пуск» после долгого использования схемы подключения трехфазного электродвигателя нередко перестаёт выполнять свои функции. Наиболее распространённая причина этого - подгорание контактов кнопки, ведь при пуске двигателя появляется пусковая нагрузка с большой силой тока. Для решения этой проблемы достаточно просто почистить контакты.
